泄洪閘門傳感器規范安裝流程與方法詳解

更新時間：2026-03-05

瀏覽次數：5

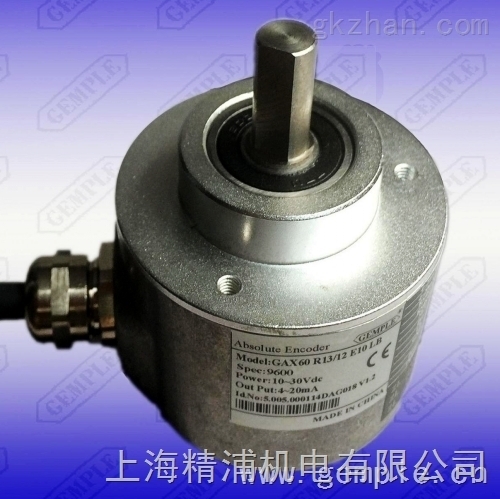

　　泄洪閘門傳感器用于實時、精確監測閘門開度、位置、荷載及運行狀態，為洪水調度、結構健康評估和應急響應提供關鍵數據支撐。若安裝不規范，易因機械干涉、環境侵蝕、信號干擾或固定失效，導致數據失真、系統誤判甚至防汛風險。泄洪閘門傳感器嚴格遵循定位精準、防護可靠、抗擾合規、冗余備份四大原則，才能確保汛期看得清、測得準、控得住。

　　一、安裝前準備與選型確認

　　匹配工況需求：

　　露天高濕、鹽霧環境應選用IP68及以上防護等級，強電磁干擾區域優先選擇磁致伸縮或光纖類傳感器；

　　校核安裝空間：

　　確認閘門支臂、吊耳或啟閉機支架預留安裝位置，避免與鋼絲繩、液壓缸或行走輪發生運動干涉；

　　檢查基礎結構：

　　安裝基座必須為剛性金屬構件（如Q345B鋼板），無銹蝕、裂紋或松動。

　　二、核心安裝要點

　　位移傳感器（拉繩/磁致伸縮）：

　　測量方向須與閘門運動軌跡嚴格平行，角度偏差≤±2°，防止側向力損壞內部元件；

　　固定端采用焊接或高強度螺栓連接，活動端通過萬向節或柔性接頭連接閘門，補償微小偏擺；

　　荷載銷（測力銷）：

　　替換原鉸接銷軸，確保受力軸線與設計一致，電纜引出方向避開旋轉與摩擦區域；

　　傾角儀：

　　安裝于閘門主梁水平基準面，使用高精度水平儀調平后，采用結構膠+不銹鋼螺釘雙重固定。

　　三、線纜敷設與電氣連接

　　防水防拽處理：

　　采用高柔性屏蔽電纜，穿鍍鋅鋼管或不銹鋼軟管保護，活動段預留“Ω”形余量（≥300mm）；

　　抗干擾接地：

　　屏蔽層單端接地（通常接控制柜側），信號線與動力線分槽敷設，間距＞300mm；

　　防雷保護：

　　在控制柜入口加裝信號浪涌保護器（SPD），接地電阻≤4Ω。

　　四、環境防護與冗余配置

　　防腐密封：

　　接線盒內填充防水密封膠，戶外接口使用PG/M型防水接頭+熱縮套管；

　　雙冗余設計（重要閘門）：

　　主備兩套獨立傳感器接入不同PLC模塊，實現故障自動切換與數據比對。

　　五、安裝后調試驗證

　　零點與滿程標定：

　　閘門全關設為0%，全開設為100%，用激光測距儀復核中間點，誤差≤±1mm；

　　動態測試：

　　模擬啟閉全過程，確認數據連續、無跳變，響應延遲＜100ms。
